• Terrain (Рельеф) – объект, генерирующий трехмерный рельеф горного ландшафта на основе замкнутых сплайнов, представляющих собой изолинии высот, аналогично представленным на картах местности.

• Mesher (Сеточные) – составной объект, конвертирующий процедурные объекты (например, системы частиц) в объекты сетки, к которым в дальнейшем могут применяться модификаторы формы.

• ProBoolean (Pro Булев) – добавляет функциональности к традициннному объекту Boolean (Булев), например позволяет одновременно объединять несколько объектов, каждый из которых может использовать собственную булеву операцию.

• ProCutter (Pro Вычитание) – позволяет выполнять специализированные булевые операции в основном предназначенные для разделения или разбиения обектов.

На рис. 2.22 показан свиток Object Type (Тип объекта) с инструментами для создания составных объектов.

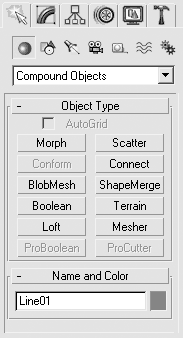

Рис. 2.22. Группа Compound Objects (Составные объекты) категории Geometry (Геометрия) вкладки Create (Создание)

Рассмотрим два простых примера построения составных объектов: методом лофтинга и булевой операции вычитания.

Для построения заготовки болта методом лофтинга выполните следующие действия.

1. В окне проекции Top (Сверху) постройте три сплайна: два Circle (Окружность), один немного больше другого, и шестиугольный NGon (Многоугольник) с диаметром в полтора-два раза большим, чем окружности.

2. В окне проекции Front (Спереди) создайте сплайн Line (Линия), расположив его вертикально (рис. 2.23).

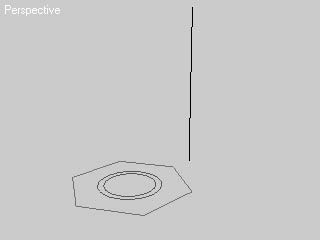

Рис. 2.23. Заготовки для создания лофт-объекта

3. В любом окне проекции выделите линию, если она не осталась выделенной после построения.

4. В раскрывающемся списке категории Geometry (Геометрия) вкладки Create (Создание) командной панели выберите строку Compound Objects (Составные объекты).

5. Щелкните на кнопке Loft (Лофтинговые) в свитке Object Type (Тип объекта). В результате на командной панели появятся свитки параметров, относящиеся к созданию лофт-объектов.

6. В свитке Creation Method (Метод создания) нажмите кнопку Get Shape (Взять форму) и в окне проекции Perspective (Перспектива) щелкните на шестиугольнике для построения начальной формы лофт-объекта.

7. Параметру Path (Путь) в свитке Path Parameters (Параметры пути) задайте значение 20.

8. Нажмите кнопку Get Shape (Взять форму) и в окне проекции Perspective (Перспектива) еще раз щелкните на шестиугольнике.

9. Параметру Path (Путь) в свитке Path Parameters (Параметры пути) укажите значение 20,01.

10. Щелкните на кнопке Get Shape (Взять форму) и в качестве формы выберите в окне проекции Perspective (Перспектива) большую окружность.

11. Параметру Path (Путь) в свитке Path Parameters (Параметры пути) задайте значение 95.

12. Нажмите кнопку Get Shape (Взять форму) и снова выберите в качестве формы большую окружность.

13. Параметру Path (Путь) в свитке Path Parameters (Параметры пути) укажите значение 100.

14. Щелкните на кнопке Get Shape (Взять форму) и в окне проекции Perspective (Перспектива) выберите последнюю форму – меньшую окружность.

В результате вышеописанных операций должна получиться заготовка для создания болта (рис. 2.24).

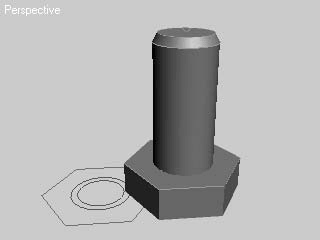

Рис. 2.24. Модель заготовки болта, выполненная при помощи операций лофтинга

Продолжим знакомство с составными объектами и рассмотрим пример выполнения резьбы для созданной заготовки болта при помощи булевой операции вычитания. Для этого выполните следующее.

1. На вкладке Create (Создание) командной панели щелкните на кнопке Geometry (Геометрия) и выберите из раскрывающегося списка строку Dynamics Objects (Динамические объекты).

2. В свитке Object Type (Тип объекта) щелкните на кнопке Spring (Пружина). В результате на командной панели появятся свитки параметров пружины.

3. В окне проекции Top (Сверху) создайте объект Spring (Пружина) с таким расчетом, чтобы радиус пружины был немного больше (или равен) радиусу большей окружности, использованной при построении лофт-объекта.

4. В свитке Spring Parameters (Параметры пружины) укажите Turns (Количество витков) и Height (Высота) в соответствии с предположительным расположением резьбы. Направление вращения пружины задается соответствующим направлению резьбы (CCW (Против часовой стрелки)). Значение параметра Segs/Turn (Количество сегментов на один оборот) в области Common Spring Parameters (Общие параметры пружины) необходимо увеличить до 40–60, а переключатель Smoothing (Сглаживание) установить в положение Sides (Стороны).

5. В области Wire Shape (Каркас формы) установите переключатель в положение Rectangular Wire (Прямоугольный каркас) и задайте параметру Rotation (Вращение) значение, равное 45. В результате этих операций получится четырехсторонняя пружина, повернутая одной гранью в сторону осевой линии и надетая на болт (рис. 2.25).

Рис. 2.25. Два объекта, подготовленные для выполнения булевой операции вычитания
